1М63 Токарно-винторезный станок

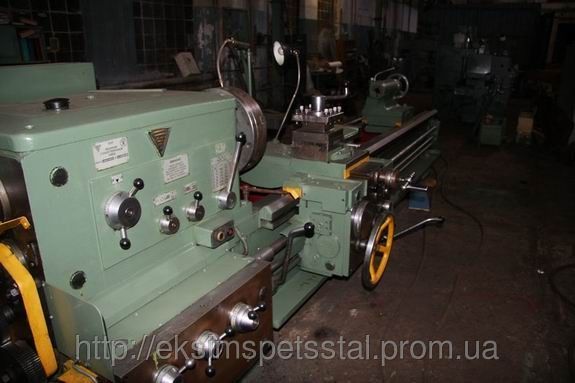

токарно-винторезный станок 1М63, 1984 год, два люнета, подключен, РМЦ 2,8м Станок предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых. Техническая характеристика Параметры Модель станка 1М63(РМЦ-1000мм) 1М63(РМЦ-1500мм) 1М63(РМЦ-2800мм) Диаметр обрабатываемой детали над станиной, мм 630 630 630 Диаметр детали над суппортом, мм 350 350 350 Длина обрабатываемой детали, мм 1000 1500 2800 Длина выемки в станине от торца фланца шпинделя, мм 450 450 450 Диаметр цилиндрического отверстия в шпинделе, мм 105 105 105 Фланцевый конец шпинделя по DIN 11М 11М 11М Количество ступеней частот вращения шпинделя 22 22 22 Пределы частот вращения шпинделя, min / max , об/мин 10-1250 10-1250 10-1250 Величина подач, мм/об - продольных - поперечных - резцовых салазок 0,033-5,6 0,013-2,064 0,010-1,76 0,033-5,6 0,013-2,064 0,010-1,76 0,033-5,6 0,013-2,064 0,010-1,76 Величина шагов нарезания резьб - метрических, мм - дюймовых, ниток/дюйм - модульных, модуль - питчевых, питч диам. 1-224 28-0,25 0,25-56 112-0,5 1-224 28-0,25 0,25-56 112-0,5 1-224 28-0,25 0,25-56 112-0,5 Ускоренное перемещение суппорта, м/мин - продольное - поперечное 5,2 2 5,2 2 5,2 2 Мощность электродвигателя главного движения, КВт 15 15 15 Наибольший вес обрабатываемой детали в центрах, кг 3500 3500 3500 Габаритные размеры, мм 3000х1780х1550 3740х1780х1550 4950х1780х1550 Масса, кг 4200 4840 5620
